4 novembre 2020
Exemple de rendu EXZECO sur le Tarn au niveau d'Albi
Cerema - Exemple de rendu ExZEco sur le Tarn au niveau d'Albi
Le Cerema a conçu une méthode appelée ExZEco pour "Extraction des Zones d'Ecoulement", afin de cartographier les espaces potentiellement inondables sur de petits bassins versants. La méthode a été améliorée et appliquée à une dizaine de départements. Les cartographies des zones sensibles au risque ruissellement sont diffusées progressivement sur la plateforme Cdata du Cerema.
Prochain webinaire sur la méthode ExZEco le 9 novembre, à l’occasion de la parution au bénéfice de la Corse et du Tarn pour la mission MIIAM (Mission interrégionale "Inondation Arc Méditerranéen") de nouvelles données issues d’une modélisation simplifiée des zones susceptibles au ruissellement (voir en bas de cet article).


Développée par le Cerema pour répondre à un besoin des territoires, cette méthode pour évaluer le risque ruissellement sur les bassins versants a modélisé les territoires sensibles d'une dizaine de départements, en intégrant récemment des zones du Tarn et de Corse. Les territoires peuvent ensuite utiliser la méthode pour différents usages.



Une méthode pour anticiper les "crues soudaines" sur les bassins versants

Le risque d'inondation sur les bassins versants de taille relativement faible, souvent appelé inondation par ruissellement, est aujourd'hui peu connu comparé à ceux des grands bassins versants. Pourtant, ces inondations sur les plus petits cours d’eau pérennes ou intermittents peuvent s'avérer dévastatrices.

Les zones exposées à ce type d’aléa d'inondation, aussi appelé inondation par "ruissellement" , "crues soudaines" ou "crue éclairs"  sont par définition très nombreuses et il est important d'identifier ce phénomène local à l’échelle de grands territoires pour savoir où il y a lieu de préciser l'aléa et ensuite le risque.

Une méthode SIG (Système d'Information Géographique) originale élaborée par le Cerema permet l’EXtraction des Zones de concentration des ÉCOulements (EXZECO), qui sont les zones où se produisent généralement les dommages.

Elle est applicable à partir d'un modèle numérique de terrain représentant la topographie, afin  de calculer les thalwegs, c'est-à-dire les chemins préférentiels d'écoulement de l'eau lorsqu'il pleut.



Une méthode automatisée et a grand rendement

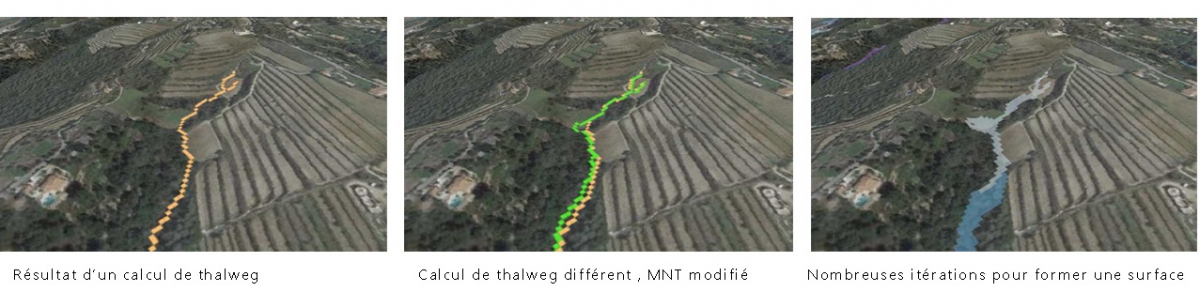

A partir d’un modèle numérique de terrain sous forme de grille, il est possible de calculer des thalwegs. En modifiant légèrement la topographie de manière aléatoire (en la "bruitant"), un nouveau thalweg peut être calculé. En répétant cette opération un grand nombre de fois, une emprise potentiellement inondable apparait.

Explication de la méthode de calcul

L’amélioration et la disponibilité des Modèles Numériques de Terrain et la puissance de calcul d’un cluster du Cerema permettent à Exzeco de fournir sur de grands territoires

  • les cuvettes ou dépressions topographiques,
  • les endoréismes (naturels ou anthropiques ) correspondant à des écoulements n’ayant pas d’exutoire en mer.
  • Les emprises Exzeco avec plusieurs scénarios.



Exemples de résultats obtenus avec la méthode EXZECO :
  • Les résultats de ces productions dans le cadre de l’étude interrégionale sur la gestion du risque de ruissellement sur le territoire de l'arc méditerranéen sont fournis sur la plateforme Cdata du Cerema avec une note d’information indiquant l’utilisation, l’interprétation, les limites et les avertissements liés à ces résultats.



    Un outil à diffuser dans les territoires

    Logo EXZECOL'outil ExZEco a été utilisé dans le cadre de l'Évaluation préliminaire des risques d'inondation  à l’échelle nationale en 2011 pour compléter les zones potentiellement inondables par débordement et ruissellement, et établir les Enveloppes Approchées des Inondations Potentielles nationales.

    La méthode Exzeco du Cerema, développée initialement en Région Provence Alpes Côtes d’Azur a ensuite fait l’objet d’applications locales sur des Modèles Numériques de Terrain de qualité dans de nombreux contexte français méditerranéen, métropolitain et outre-mer. Ses résultats ont été utilisées pour :

    • Certaines zones de PPRi, à partir des données Exzeco 25 m ou 5 m,
    • L’aide à la réalisation de retours d’expérience postcrue,
    • Des diagnostics territoriaux,
    • Des diagnostics de zones inondables à l’international sur des MNT mondiaux.

    Les résultats de la méthode Exzeco sont utilisés par certains bureaux d’études pour la réalisation de schémas d’assainissement en particulier. Après huit premiers départements en 2019, des zones concernées par le risque de ruissellement sur les bassins versants dans le Tarn, principalement sur des affluents du Tarn, et en Corse ont été modélisées.



    Une plaquette expliquant la méthode a aussi été conçue, à destination des utilisateurs (disponible dans les liens ci-dessous).



    Visualisation des zones modélisées en 2019 (en vert) et en 2020 (en bleu) dans le département du Tarn:

    carte Tarn



    Un webinaire ExZEco par le Cerema et la MIIAM le 9 novembre 2020 de 9 h 30 à 11 h 00

    A l’occasion de la parution au bénéfice de la Corse et du Tarn de nouvelles données issues d’une modélisation simplifiée des zones susceptibles au ruissellement par application de la méthode "ExZEco", et à la demande des acteurs locaux, le Cerema et la mission MIIAM organisent un webinaire le lundi 9 novembre 2020 de 9 h 30 à 11 h 00.

    Cette présentation, suivie d’échanges avec les participants, permettra de revenir sur les principes de la méthode ExZEco et les utilisations possibles des données produites.

    Ce webinaire est gratuit et ouvert à tous sur inscription préalable à l’adresse suivante : exzeco@cerema.fr (préciser simplement dans l’objet de votre courriel et le corps du mail : demande de participation au webinaire ExZEco du 9 novembre 2020, un mail avec le lien visio vous sera ensuite envoyé).



    1/2 journées de présentation de la méthode Exzeco et des données à disposition sur l'Arc Méditerranéen

    • Le 10 septembre à Aix-en-Provence de 9 h 45 à 13 h au Pôle d'Activité Les Milles, avenue Albert Einstein,
    • Le 17 septembre à Carcassonne, de 9 h 45 à 13 h à la Préfecture de l'Aude, 52 rue Jean Bringer

    Les résultats et les données disponibles sur l'Arc Méditerranée ont été présentés à l'ensemble des utilisateurs (état, assureurs, collectivités, bureaux d'études), les 10 septembre à Aix-en-Provence et 17 septembre à Carcassonne. Les présentations sont accessibles ici.
