10 avril 2014
ICARUS
@Cerema
Le cinémomètre ICARUS permet d'effectuer des mesures de la distance parcourue et de la vitesse moyenne sur un parcours routier ainsi que la vitesse instantanée d'un véhicule.

Le moyen d’essais pour cinémomètre est utilisé pour les campagnes de mesure de vérification primitive et périodique des instruments de mesure de vitesse moyenne. Il a pour but de mesurer la distance entre deux points routier dans un véhicule embarqué et de mesurer la vitesse moyenne pratiquée entre ces deux points.

L’instrument peut être utilisé avec tout type de véhicule léger ou utilitaire de type traction sur lequel les codeurs incrémentaux sont installés sur les roues arrière. Le déclenchement des acquisitions s’effectue automatiquement par cellule laser positionnée sur le rétroviseur. Les points de départ et d’arrivée sont matérialisés de rubans réflecteurs dans le but de déclencher la cellule laser, qui activera ensuite l’acquisition des mesures de distance, de vitesse moyenne. Les mesures de vitesses instantanées s’effectuent par un module de récepteur de flash visible ou infrarouge.

Les acquisitions de données sont traitées et enregistrées sur pc portable par port USB.

L’utilisation du moyen d’essais se décompose en trois phases :

  • l’étalonnage,
  • les mesures (distance/vitesse moyenne/vitesse instantanée) et
  • la vérification d’étalonnage en fin de mesure.

Caractéristiques de l’instrument :

Certifié LNE comme instrument de mesure de référence par un "certificat d’approbation de moyens d’essais" n°LNE-23629 rév 2, avec les principales caractéristiques suivantes :

  • En mode distance, intervalle de mesure : entre 150 m et 100 km, avec une incertitude de mesure élargie : inférieur ou égale à 0.7% (k=2),
  • En mode vitesse moyenne, intervalle de mesure : entre 1 et 130 km/h, avec une incertitude de mesure élargie : inférieur ou égale à 1% (k=2),
  • Et en mode vitesse instantanée, intervalle de mesure : entre 20 et 130 km/h, avec une incertitude de mesure élargie : inférieur ou égale à 1% (k=2),



png - 63.3 ko

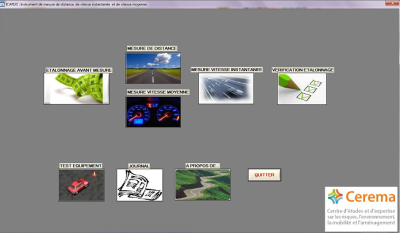

Menu du logiciel d’acquisition ICARUS

png - 31.4 ko
Fenêtre d’acquisition en mode de mesure de "vitesse instantanée"
